Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Vurgulamak: | Yüksek güç pcb,Metal Clad PCB |
---|

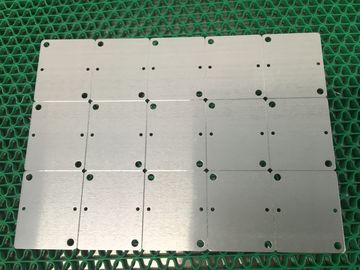

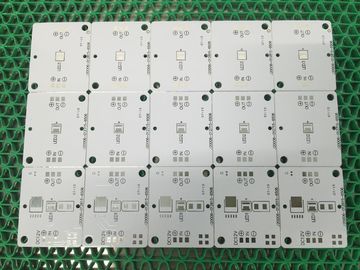

Süper Parlak Yüksek Güç LED, LED için Alüminyum PCB Kurulu LED
JHD PCB
JHD PCB, 6 yıldan fazla tecrübeye sahip bir prefessioal pcb ve pcba üreticisidir. Shenzhen, Çin'de bulunmaktadır. Biz yetenekli pcb mühendisleri ve üretim hattı için hevesli, olumlu değnek var. Tüm basılı devre kartlarımız özelleştirildi.
PCB için Teknik Şartname
Katman Sayısı | 1,2,4 veya 6, 18 tabakaya kadar |
Sipariş Miktarı | 1 ila 50.000 |
Yönetim Şekli | Retangular, yuvarlak, yarıklar, kesikler, karmaşık, düzensiz |
Kurulu Tip | Sert, Esnek, Sert Esnek |
Kurulu Malzeme | FR-4 cam epoksi, FR-4 yüksek Tg, Rohs uyumlu, Alüminyum, Rogers, vb. |
Tahta Kesme | Makaslama, V-puanı, Sekme yönlendirmeli |
Kart Kalınlığı | 0.2-4.0mm, Flex 0.01-0.25mm |
Bakır Ağırlığı | 1.0, 1.5, 2.0 oz |
Lehim maskesi | Çift taraflı yeşil LPI, Ayrıca Kırmızı, Beyaz, Sarı, Mavi, Siyahı destekler |
İpek Ekran | Çift taraflı veya tek taraflı, beyaz, sarı, siyah veya negatif |
İpek Ekran Minimum Çizgi Genişliği | 0.006 "veya 0.15mm |
Max Kurulu Boyutlar | 20 inç * 20 inç veya 500 mm * 500 mm |
Min İz / Boşluk | 0.10mm veya 4mils |
Min Delici Delik Çapı | 0.01 ", 0.25mm veya 10mil |
Yüzey | HASL, Nickle, Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, OSP, vb. |
Kart Kalınlığı Toleransı | ±% 10 |
Bakır Ağırlığı Toleransı | ± 0.25 oz |
Minimum Slot Genişliği | 0.12 ", 3.0mm veya 120mil |
V-Puanı Derinliği | Tahta kalınlığının% 20-25'i |
Tasarım Dosyası Formatı | Gerber RS-274,274D, Eagle ve AutoCAD'in DXF, DWG |
Herhangi bir PCB kartını göndermeden önce çoklu kalite güvence prosedürleri uyguluyoruz
--- Bunlara şunlar dahildir:
* Görsel tespit
* Uçan prob
* Çivi yatağı
· Empedans kontrolü
· * Lehim algılama özelliği
* Dijital metalografik mikroskop
· * AOI (Otomatik Optik Muayene)
PCB İmalatına İlişkin Ayrıntılı Terimler
--- PCB montajı için teknik şart:
* Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi
* 1206.0805.0603 bileşenleri gibi çeşitli boyutlar SMT teknolojisi
* ICT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
* UL, CE, FCC, Rohs Onayı ile PCB Montajı
* SMT için azot gazı reflow lehimleme teknolojisi.
* Yüksek Standart SMT ve Lehim Montaj Hattı
* Yüksek yoğunluklu kart yerleştirme teknolojisi kapasitesine bağlı.
PCB Montaj Özellikleri
Miktar | Prototip ve Düşük Hacimli PCB Montajı, 1 Kurulu 250'ye kadar, özel veya 1000'e kadar |
Montaj Şekli | SMT, Through-hole |
Lehim Tipi | Suda Çözünür Lehimli Yapıştırıcı, Kurşunsuz ve Kurşunsuz |
Bileşenler | 0201'e kadar pasif BGA ve VFBGA Kurşunsuz Chip Taşıyıcılar / CSP Çift Taraflı SMT Montajı 0,5 mil'e kadar hassas adım BGA Onarım ve Reball Parçanın Sökülmesi ve Değiştirilmesi |
Çıplak Tahta Boyutu | En küçük: 0,25 x 0,25 inç En büyük: 20 * 20 inç |
Dosya Formatı | Malzeme Listesi Gerber dosyaları N-Place dosyası seçin |
Hizmet Türleri | Anahtar teslimi, kısmi anahtar teslimi veya sevkıyat |
Bileşen ambalajlama | Kesilmiş Bant, Boru, Makaralar, Gevşek Parçalar |
Dönüş Saati | Aynı gün hizmet ile 15 günlük hizmet |
Test yapmak | Uçan Prob Testi, Röntgen Muayene AOI Testi |
PCB montaj işlemi | Delme ----- Pozlama ----- Kaplama ----- Etaching & Stripping ----- Delme ----- Elektriksel Test ----- SMT ----- Dalga Lehimleme --- --Aygıt Oluşturma ----- BİT ----- Fonksiyon Testi ----- Sıcaklık ve Nem Testi |
Size en iyi elektronik servislerini sunabiliyoruz :
Teslim süresi
Örnekler: 3-4 gün
Kitlesel Üretim: 7-15 gün (miktara bağlı olarak)
Ödeme şartları
T / T, Western Union
Paketleme ve Sevkiyat
Kartonda vakum paketi
PCB montajı için teknik gereklilik:
1) Profesyonel Yüzeye Montaj ve Through-hole Lehimleme Teknolojisi
2) 1206.0805.0603.0402 bileşenleri gibi çeşitli boyutlar SMT teknolojisi
3) BİT (Devre Testinde), FCT (Fonksiyonel Devre Testi) teknolojisi.
4) UL, CE, FCC, Rohs Onayı ile PCB Montajı
5) SMT için azot gazı reflow lehimleme teknolojisi.
6) Yüksek Standart SMT ve Lehim Montaj Hattı
7) Yüksek yoğunluklu birbirine bağlı kurulu yerleştirme teknolojisi kapasitesi.
Pcb ve pcb montaj için teklif gereksinimi:
1) Gerber dosyası ve Bom listesi
2) bizim için pcba veya pcba örneğinin açık pics
3) PCBA için test yöntemi
Neden biz?
Kalite
UL (E465880) / Rohs standartlarımız, kalite montajlarını baştan sona garanti etmektedir. İster basit bir özel ürün veya karmaşık bir anahtar teslim üretim programı olsun, JHD PCB en yüksek kalite standartlarına uyacaktır.
Yetenekli
JHD PCB, ürettiğimiz her ürüne kalitenin sağlandığını garanti eden en son montaj kapasitelerini ve nitelikleri sunar.
Deneyim
Yapınıza gelince, bağımlı olabileceğiniz bir ortak isteyeceksiniz. Yönetim ekibimiz, kombine sanayi bilgisinin 8 yılı aşkın bir süredir vardır. Mühendislik ekibimiz 5 yılı aşkın tecrübeye sahiptir.
Çıkarlarınızı korumak
Fikri Mülkiyetinin korunması bir iş! Eğitimli profesyonel kadromuz hepsi sıkı bir gizlilik sözleşmesi ile çalışmaktadır ve önemli belgelerinizi kendi yaptıkları gibi değerlendirmektedir.
Esneklik
JHD PCB kendimizi müşterilerimizin ihtiyaçları doğrultusunda özel terzi programları yapma kabiliyetimizden övünür. JHD PCB, benzersiz iş ihtiyaçlarınızı dinlemek için zaman alır ve onları aşmak için yola çıkar.
Ürün Uygulamaları:
1. Bilgisayarlar ve ilgili ürünler : Hareketli güç tahtası, U Disk, ağ arabirimi, panel bilgisayar, cameral, kablolu fare.
2. Ev cihazı : akıllı projektör / dijital cameral, yüksek frekanslı tahta. Kaydedici ve tekrarlayıcı panosu, otomatik ses donanımı ana tahtası ve kontrol panosu.
3. Telsiz iletişim : mobil kart ,. GPS / yön kayıt kartı, kablosuz telefon ana kartı, interkom ana kart.
4. LED Aydınlatma : LED sürücü gücü, LED ışık paneli, LED ışık kayışı.
JHD PCB, yakın gelecekte güvenilir bir partneriniz olmak istiyor!
